Remplacement d'une automatisation de portail battant Siminor
par Technicus © 2016
Comme le portail avait du mal à s'ouvrir, je me suis demandé s'il n'est pas envisageable de remplacer ou de réparer la partie électronique, sans remplacer les moteurs et le mécanisme.
Mais j'ai eu bien de difficulté à trouver les informations sur Internet, donc j'ai décidé de partager mes trouvailles dans cet article.

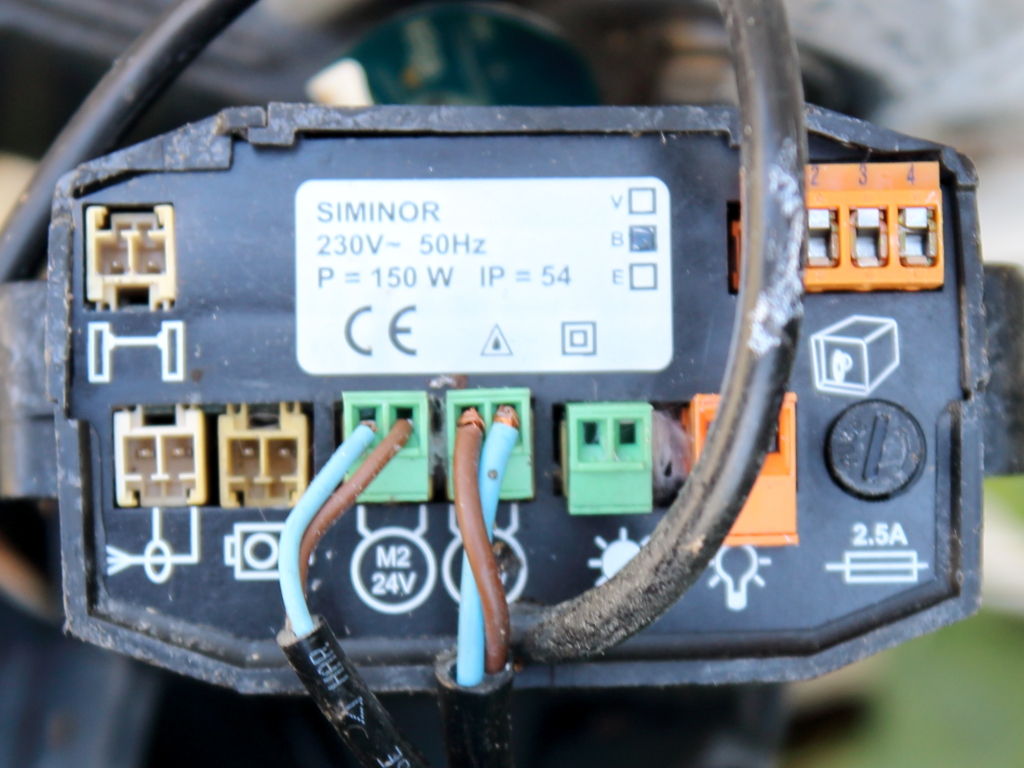

L'ancien équipement Siminor
L'installation du portail ressemble beaucoup à Siminor S200-II, sans être identique. Il a été installé au début des années 2000, la partie électronique semble avoir été fabriqué en 2001. Ce modèle particulier a 8 piles rechargeables, pendant que le modèle plus commun n'a qu'un connecteur pour batterie externe.
Les moteurs sont à 24V cc.
Le problème était qu'elle n'avait plus de sensibilité radio, il fallait être très proche avec la télécommande et ne répondait pas toujours aux commandes d'ouverture et fermeture.
Un diagnostique visuel ne m'a pas permis de trouver le défaut, la partie radio est intégrée et à part de traces de surchauffe il n'y avait pas de composants électroniques en mauvais état (condensateurs gonflés, composants grillés etc.). Donc la réparation est improbable et j'ai dû commencer à chercher une solution de remplacement.
Le nouveau équipement Somfy
Dans mon "cahier de charges" l'idéal était d'avoir un module de remplacement au cout minimum, sans toucher au reste de l'installation.
Après plusieurs heures de recherches sur Internet il est devenu clair que pour garder les moteurs de 24 Vcc il fallait une installation de commande spécifique. En plus pour certains récepteurs radio pour motorisation il fallait ajouter un transformateur et acheter les télécommandes supplémentaires.
Mais j'ai débusqué sur le site de Somfy le boitier électronique pour les automatisations Passeo 600-630-650, référence 9015098, appelé aussi Axovia 220A, pour environ 100 €. Ce module est spécifique SAV, donc vendu seul sans aucun accessoire.
J'ai donc pris le risque de l'acheter, sans savoir à coup sûr qu'il sera compatible avec les moteurs et les télécommandes de l'ancien boitier. Il faut le dire, les télécommandes sont horriblement chères, bien qu'il existe des télécommandes "compatibles". Mais les télécommandes tiers fonctionnent par copie de code, pas par inscription proprement dite dans le boitier de commande.
Mais ça marche ! Ce module Somfy est bien compatible avec les moteurs 24V déjà installés et les télécommandes que j'avais.
Donc voilà, avec environ 100 € j'ai remis en marche le portail installé il y a environ 15 ans juste en remplaçant le module de commande.
Bien que certains disent que les produits Somfy ne sont pas parmi les meilleurs, leur module de commande a l'avantage qu'il s'alimente directement à 220 V ca et commande les moteurs de 24 V cc sans avoir besoin d'un transformateur externe.
Les télécommandes
Si besoin d'une télécommande neuve (pour remplacer une ancienne ou pour ajouter une supplémentaire) on constate que les prix sont assez elevées et il est assez difficile de trouver une télécommande compatible.
Les télécommandes compatibles sont de deux types: celles qui font un clone de la télécommande d'origine et celle qui sont programmables comme une nouvelle télécommande dans le module de commande du portail.
Voici les télécommandes que j'ai utilisées (de gauche à droite) et donc sont compatibles avec mon installation (l'ancienne Siminor et la nouvelle Somfy):
* celle d'origine
* compatible Proem ER2C4 ACS, existe aussi en 4 boutons; mais la coque en plastique est de mauvaise qualité, elle est trop grande et moche; assez chère, plus de 20 € chez Amazon.fr. C'est une télécommande qui se programme comme celle d'origine, reconnue par le portail.
* truc chinois qui marche, mais attention: il existe d'autres avec exactement le même aspect mais qui ne sont pas compatibles (électronique totalement différente). Assez chère, plus de 10 €. Assez difficile à programmer, mais compacte et fiable. Elle clone une télécommande d'origine
* une télécommande universelle Thomson, référence 500021. Celle-ci est peu répandue, je l'ai acheté par hasard dans une offre de produits soldés. Elle est compatible avec plein d'automatisations, pas que Somfy ou Siminor. J'ai réussi à la programmer aussi pour une ouverture de porte de garage Tubauto. Une fois paramétré, elle s'installe sur le boitier de commande du portail, comme une télécommande d'origine. C'est vraiment une télécommande très universelle, compacte et avec un design élégant. Par contre, elle est peu puissante.
